单代号网络图与双代号网络图的区别

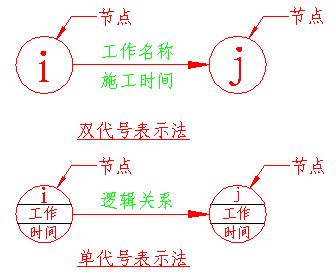

单代号网络图和双代号网络图所表达的计划内容是一致的，两者的区别仅在于绘图的符号不同。单代号网络图的箭线的含义是表示顺序关系，节点表示一项工作;而双代号网络图的箭线表示的是一项工作，节点表示联系。在双代号网络图中出现较多的虚工作，而单代号网络图没有虚工作。

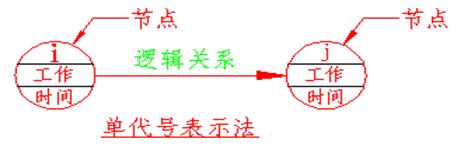

单代号网络计划的表示方法

1、箭线：箭线既不占用时间，也不消耗资源。箭线仅用来表示工作之间的顺序关系。

2、节点：节点代表一项工作(节点代号、工作名称、作业时间都标注在节点圆圈或方框内)，需占用一定的时间和资源。

3、线路：从网络图的开始节点到结束节点，沿着箭线的指向所构成的若干条 "通道"即为线路。

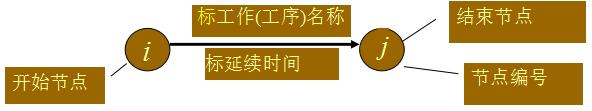

(1) 一根箭线表示一项工作 ，长短不按比例绘制。

(2)每一项工作都要消耗一定的时间和资源。

(3)虚箭线只表达施工过程的逻辑关系，不占用时间，不消耗资源。

(4) 紧靠其前面的工作称紧前工作，紧靠后面的工作叫紧后工作。

２、节点

(1)网络图中表示工作开始、结束或连接关系的圆圈称为节点。

(2)节点只是一个 “瞬间”，它既不消耗时间，也不消耗资源。

(3)每个节点都要编号（编号原则是:每一个箭尾节点的号码j必须大于箭头节点的号码i）。

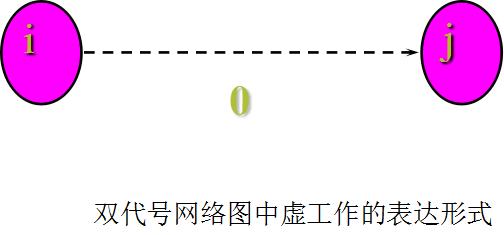

虚工作：

时间为零的假设工作。用虚箭线表示；

特点：不消耗时间和资源。

作用：确切表达网络图中工作之间相互制约、相互联系的逻辑关系(即紧前和紧后工作的关系）。

双代号网络图中工作间的关系：

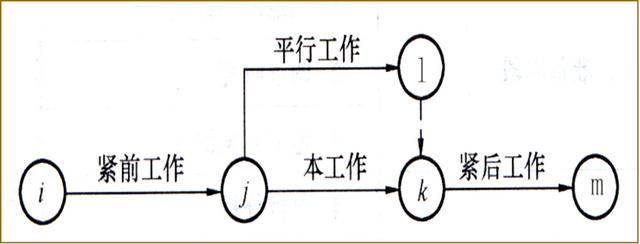

双代号网络图中工作间有紧前工作、紧后工作和平行工作三种关系。

1）紧前工作：紧排在本工作之前的工作称为本工作的紧前工作。

（是指某工作从工作面和工作队来看，其紧跟的前一个工作，如楼板工程分三段施工，钢筋2的紧前有钢筋1（有工作队）和模板2（工作面））

2）紧后工作：紧排在本工作之后的工作称为本工作的紧后工作。

（是指某工作从工作面和工作队来看，紧跟其的后一个工作，如楼板工程分三段施工，钢筋2的紧后有钢筋3（有工作队）和砼2（有工作面））

3）平行工作

可与本工作同时进行称为本工作的平行工作。

３、线路：

在网络图中，由起点节点沿箭线方向经过一系列箭线与节点至终点节点，所形成的路线，称为线路。

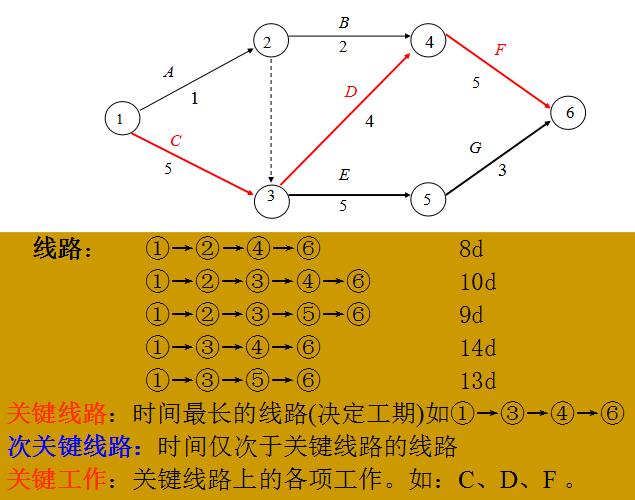

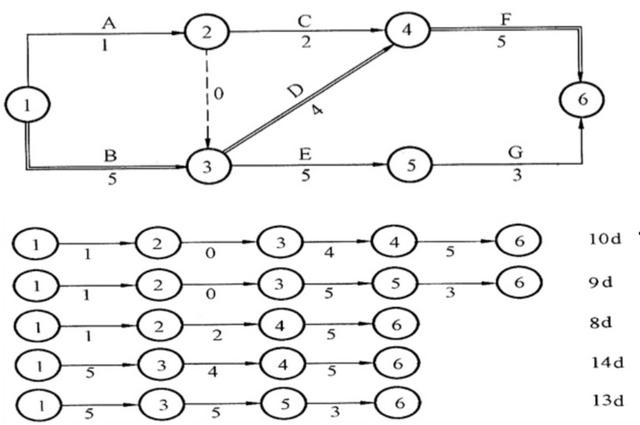

在一个网络图中，从起点节点到终点节点，一般都存在着许多条线路，下图中有四条线路，每条线路都包含若干项工作，这些工作的持续时间之和就是该线路的时间长度，即线路上总的工作持续时间。

1）关键线路与非关键线路 ：

在一项计划的所有线路中，持续时间最长的线路，其对整个工程的完工起着决定性作用，称为关键线路，其余线路称为非关键线路。关键线路的持续时间即为该项计划的工期。关键线路宜用粗箭线、双箭线或彩色箭线标注，以突出其在网络计划中的重要位置。

2）关键工作与非关键工作

位于关键线路上的工作称为关键工作，其余工作称为非关键工作。

3）关键线路与非关键线路相互转化

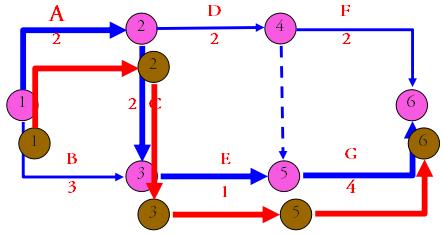

一般来说，一个网络图中至少有一条关键线路。关键线路也不是一成不变的，在一定的条件下，关键线路和非关键线路会相互转化。

非关键线路都有若干机动时间（即时差），利用非关键工作具有的时差可以科学地、合理地调配资源和进行网络计划优化。。

关键线路宜用粗箭线、双箭线或彩色箭线标注，以突出其在网络计划中的重要位置。
