很多电工不清楚的高压PT柜，老电工带你了解工作原理和作用

前两天我们讲解了高压KYN28进线柜的图纸，如果一直有关注我的粉丝从元器件、控制原理、低压一路看过来再加上自己的思考和努力应该问题不大。

写这块我反复强调过要学会举一反三，比如你把低压进线柜原理搞清楚再分析高压进线柜，简单可以说就是多了一个微机保护装置，研究下微机的说明书就比较好上手。所以我也保持着从简单分享到难一点的内容的原则。

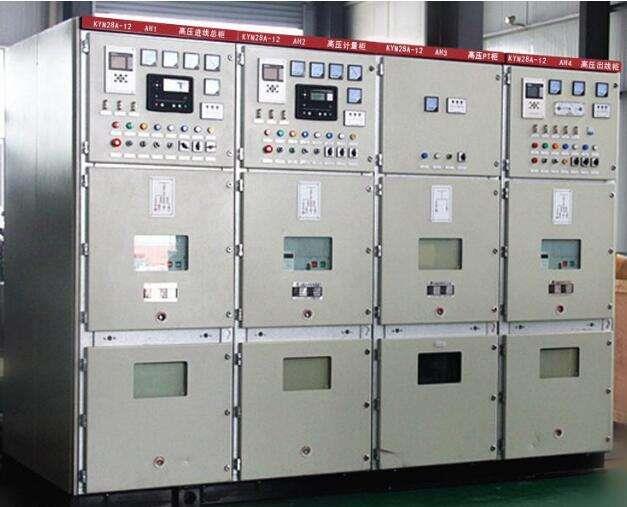

高压开关柜

很多电工对一些功能柜比较陌生，如PT柜、隔离柜、提升柜，今天我们先分享下高压PT柜的一些知识（以KYN28柜为例。），隔离柜、提升柜，请关注我马上更新。

1， 什么是PT柜？

2，PT柜的作用？

3，PT柜的常见配置？

4，PT柜的原理？

5，PT柜的常见方案？

一，什么是PT柜？

电压互感器柜采用组合结构，可根据具体工程配置不同数量及种类的PT，其整体采用移开式金属铠装结构并在面板上配装大面积的观察窗，可随时观察柜子的运行情况，每一PT配备一个单独的小车，其一次二次回路均采用抽头结构，实现一次室与二次室的分离。整体美观可靠，并可实现带电抽出检修。

PT

关于PT之前有详细讲解过，有几个方面要注意下：

1，常见型号JDZ10-10. （ 平顶式电压互感器适用于手车。）

2, 电压变比： 10/√3 / 0.1/√3 / 0.1/3. (10/√3是高压侧相电压，0.1/√3是二次侧相电压；0.1/3是二次侧辅助绕组的电压.)

3, 准确级：一般计量采用0.2级，测量用0.5 、 1.0 、3.0级，保护用3P或6P.

二，PT柜的作用？

PT柜的作用我们首先要看看PT的功能，把高电压按比例关系变换成100V或更低等级的标准二次电压，供保护、计量、仪表装置使用。同时，使用电压互感器可以将高电压与二次设备和电气工作人员隔离。

其作用总结如下：

1、电压测量，提供测量表计的电压回路。

2、可提供操作和控制电电源。（ 通常配置直流屏提供直流操作电源。）

3、每段母线过电压保护器的装设。

4、继电保护的需要，如母线绝缘、过压、欠压、备自投条件等等。

（高压柜屏顶电压小母线的电源就是由PT柜提供的。）

三，PT柜的常见配置。

以KYN28柜为例，通常配置一台PT手车。

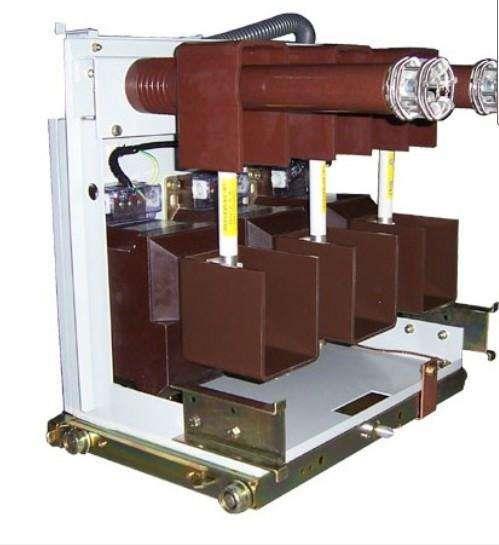

3PT手车

需要注意的是熔断器的配套使用，一般1PT使用一只XRNP熔断器,2PT三只，3PT三只。（后续给大家分享下PT手车的安装。）

四，PT柜的原理。（取决于PT的个数以及接线方式。）

之前给大家分享过PT的四种接线方式，今天再次给大家分享下。

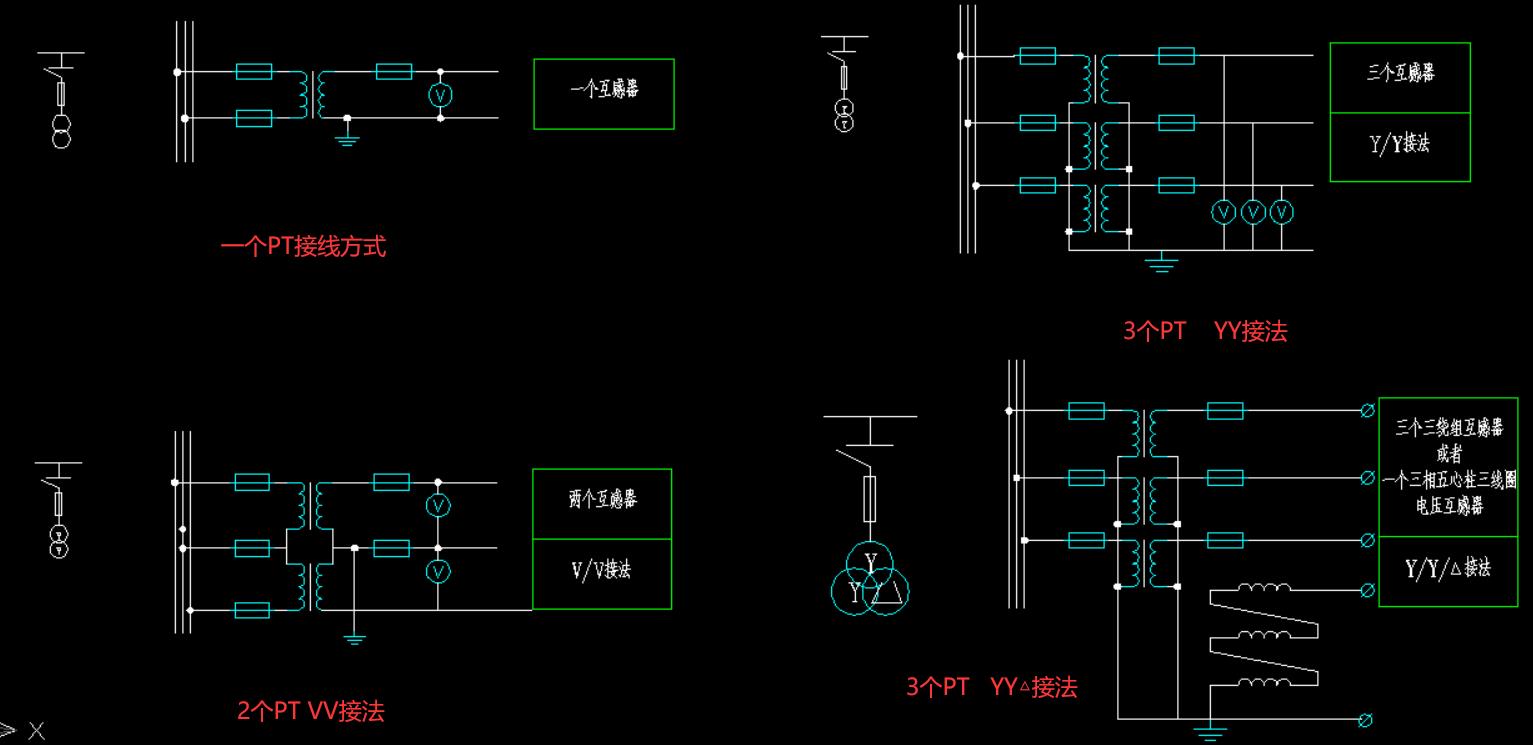

PT的四种接线方式。

关于PT的四种接线方式，我们必要要掌握，很重要也是比较容易出错的地方，而且还存在如2个三绕组PT的接线方式等的问题。

PT柜的功能取决于PT的个数以及接线方式。

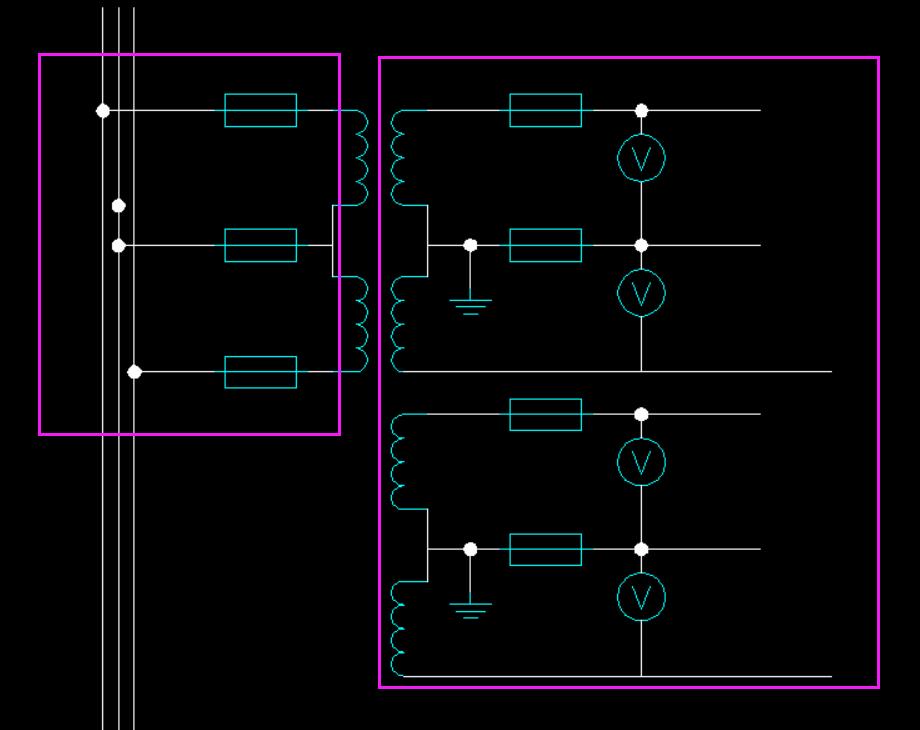

如2个三绕组PT的接线方式是什么样的呢？

2个双绕组PT VV 接法

五，PT柜常见方案。（图纸识图分享。）

我先把图纸截图出来再分析给大家看看。

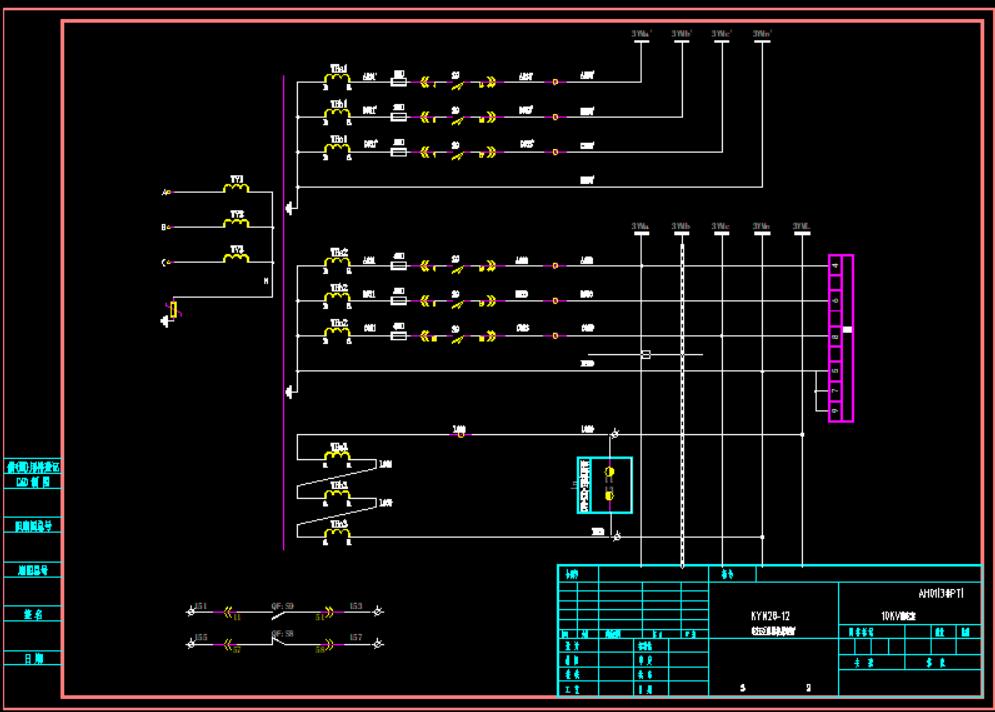

原理图（一）

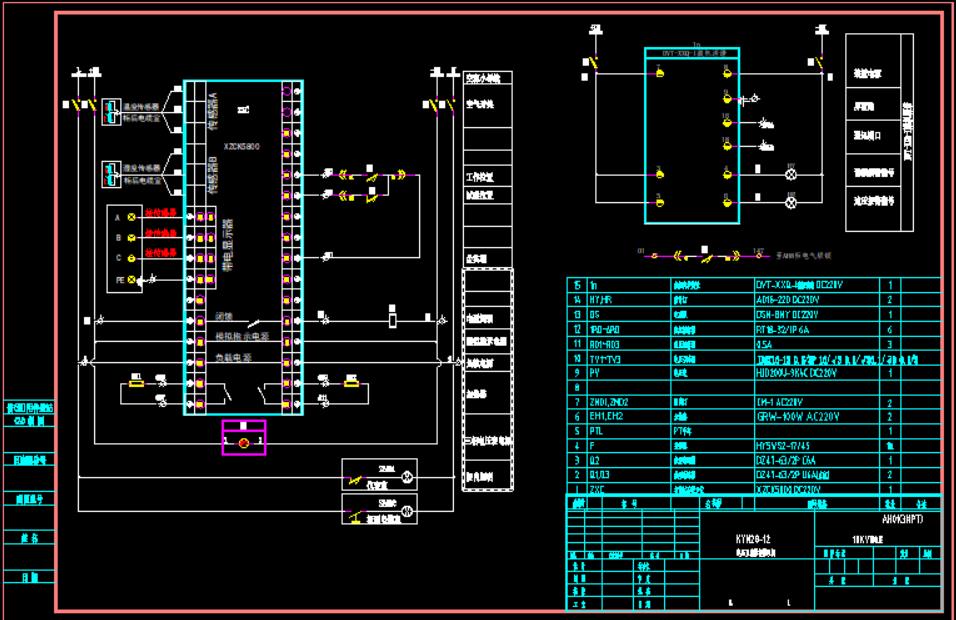

原理图（二）

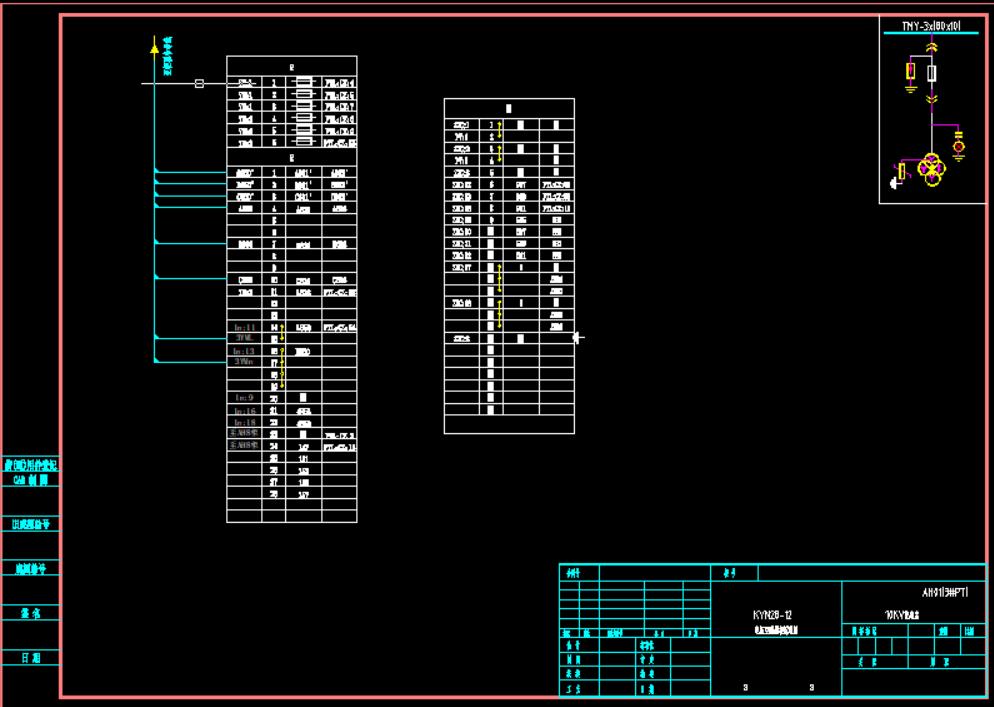

原理图（三）

①，先看一次系统图。

一次系统图

这里我们要注意，系统图一般为设计院等提供，一般不允许随意更改。这里采用了个熔断器手车，而我们实际工作中常规方案为PT手车。

②材料清单。

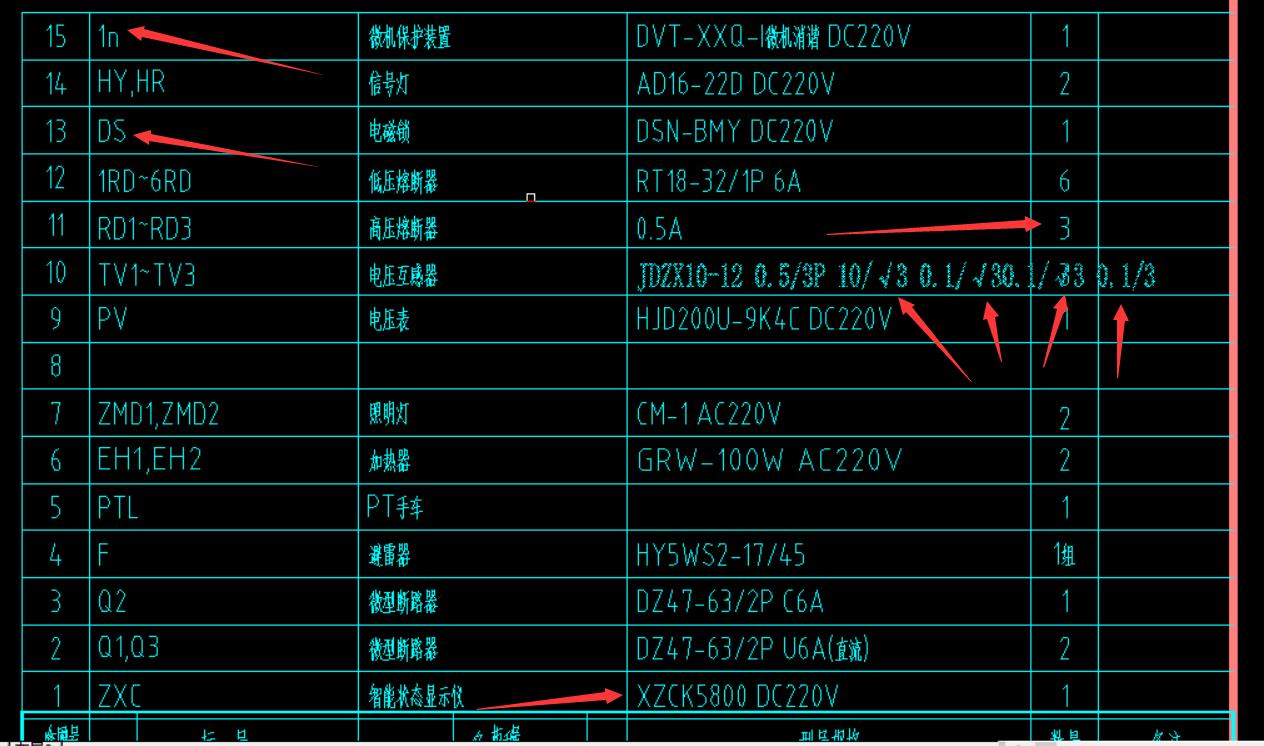

材料清单

重点我们来看看PT的个数和绕组数，难点，也是重点。

JDZX10-12 0.5/3P 10/√3 / 0.1/√3 /0.1/√3/ 0.1/3.

大家都知道代表什么吗？分别为型号、准确级和变比。注意这里采用的是3个四绕组PT。

③PT回路。

我们可以看出这里采用了一个YYY△的三个四绕组PT的接线方式。（比较少见，常见的3个三绕PT的YY△接法。）

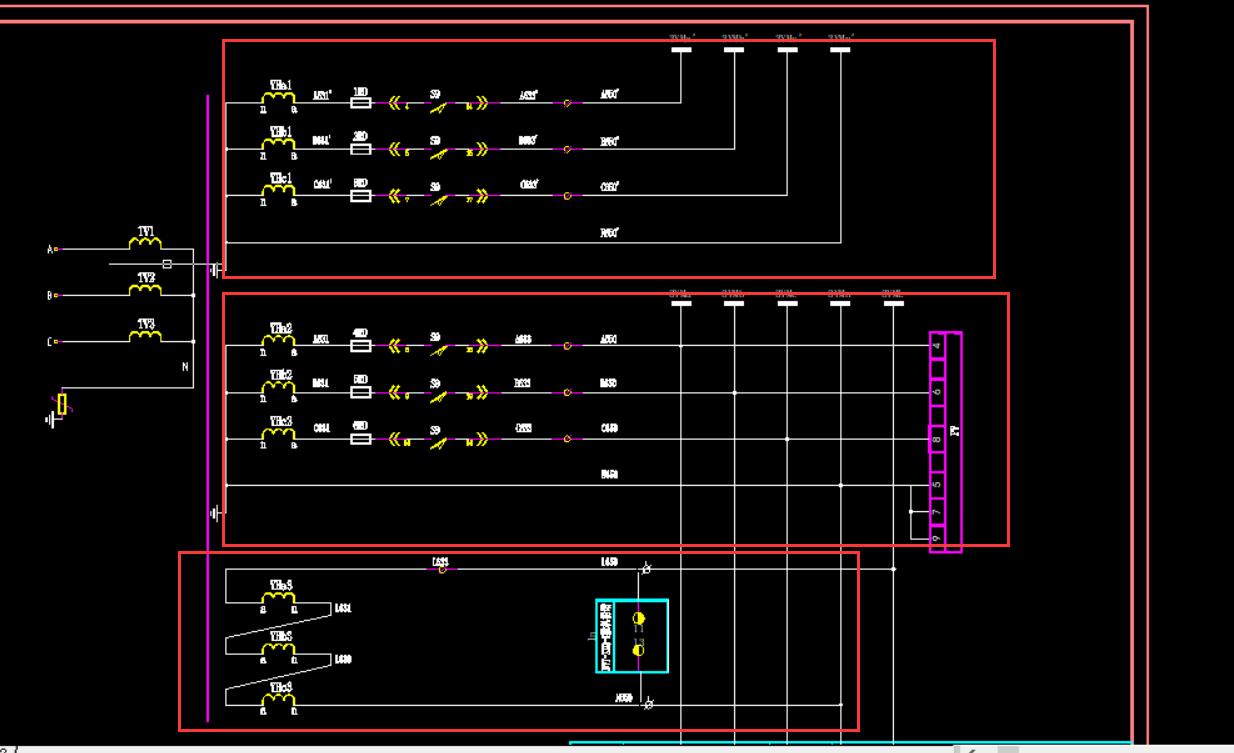

PT原理

二次侧可分别对应 1，备用； 2，电压测量和电压保护回路，即继电保护的需要，如母线绝缘、过压、欠压、备自投条件等等； 3，零序电压保护回路。

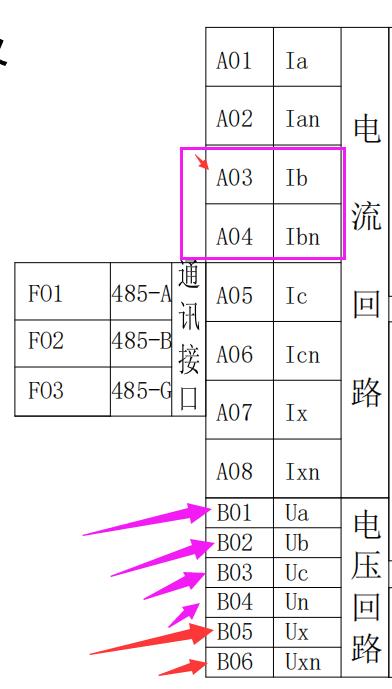

对于微机的电压回路接点。

④智能状态显示仪

智能状态显示仪

如图，智能状态显示仪可以说是一个集成者，集成了温湿度控制、带电传感器以及位置指示的功能。（需要对照产品说明书研究，也可以分别绘制温控加热回路、带电显示器回路以及指示回路等。）

这里有个需要指出的就是电源的问题，图中有2路电源，一路直流+KM,-KM,一路交流L和N.

其中交流电源LN 给各柜的照明、加热器、带电显示器以及电磁锁供电。(相对不太重要负载）

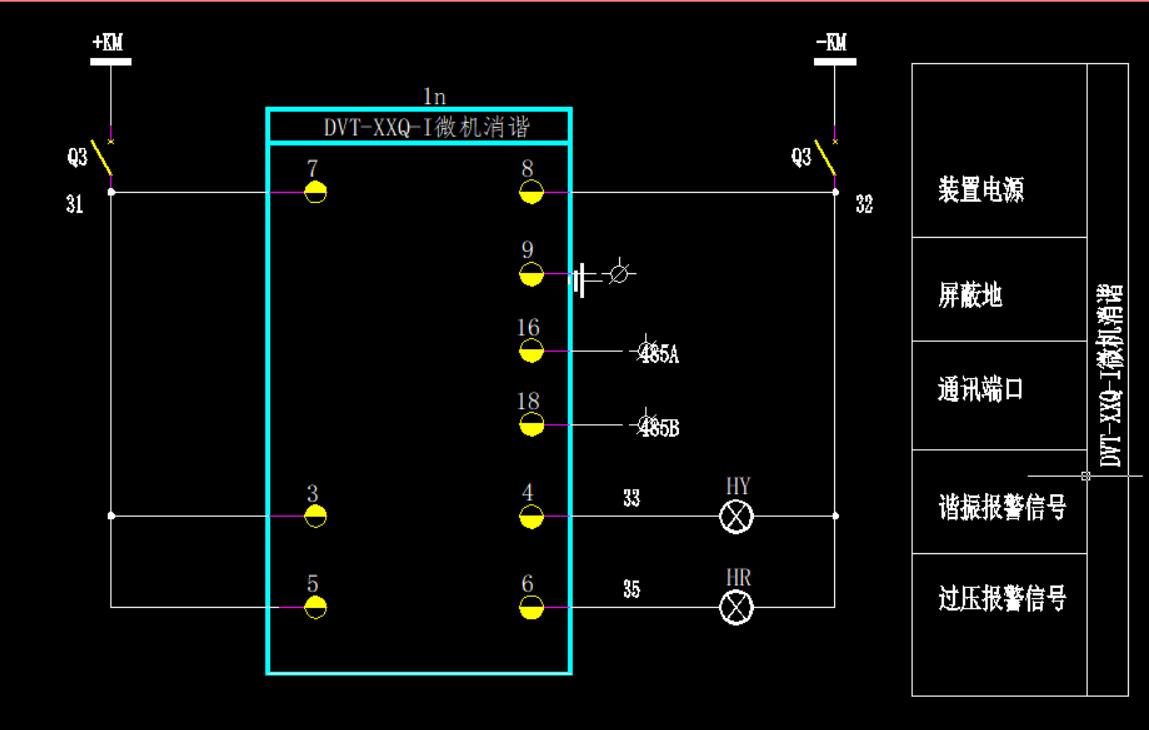

⑤微机消谐装置。（了解一下。）

微机消谐装置

今天讲到这里哦，关于PT柜的还有其他的方案，下次有图纸再给大家分享，如果大家手中的图纸有哪里不明白的可以留言或者私信我帮忙看看，我的文章希望大家结合前后几天的一起看看，有明白的同样留言或者私信我哦。

我是年少，喜欢的给个关注。持续更新电气知识，谢谢！
